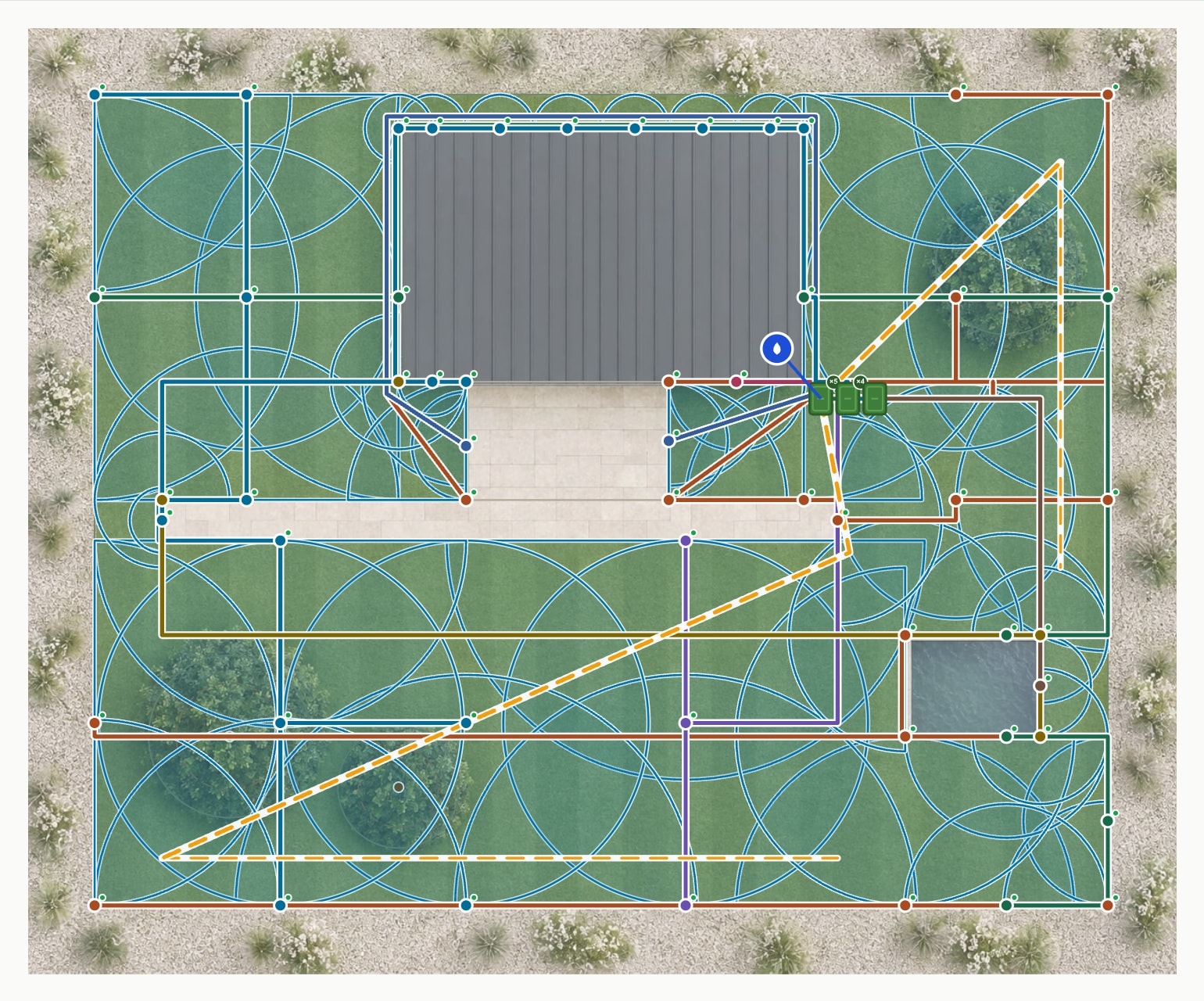

Ogród 600 m² — zraszacze, krople i drzewa
Duży ogród mieszany: trawnik na zraszaczach, rabaty na linii kroplującej i drzewa na pierścieniach kroplujących — z osobną sekcją dla kropli.
Podkład jest już wczytany i skalibrowany. W edytorze: Widok i warstwy → Podkład obrazu włącza lub wyłącza zdjęcie; Projekt → Podkład pozwala zmienić jego skalę i przezroczystość. Własne zdjęcie lub plan możesz wgrać w tym samym miejscu.
Wczytuje ten projekt do edytora — możesz go obracać, zmieniać i policzyć po swojemu.
W skrócie
- Powierzchnia podlewana
- 573 m²
- Zraszacze
- 55
- Sekcje
- 10
- Pokrycie
- 99,2%
- Równomierność (CU)
- 74,3%
- Źródło wody
- 3,8 bar · 45 l/min
- Rury
- 617 m
- Linia kroplująca
- 58 m
- Przelew poza trawnik
- 5,2 m²
- Koszt materiału
- 11 301 zł
- Szacowana robocizna
- 106,6 h
Zasada, którą to pokazuje
Krople nigdy nie idą na ten sam zawór co zraszacze (R4). Linia kroplująca podaje wodę zupełnie inną dawką niż zraszacz — na wspólnej sekcji jedno z dwóch zawsze dostaje źle.
Czego ten projekt nie pokazuje
Symulacja pokazuje 5,2 m² podlewania poza trawnikiem. Sprawdź ustawienia przy tarasie i oczku wodnym; czysty układ nadal wymaga oceny na miejscu.
Sekcje i hydraulika
| Sekcja | Zraszaczy | Przepływ | Rura | Prędkość | Ciśnienie na zraszaczu |
|---|---|---|---|---|---|
| Sekcja 1 | 10 | 37,8 l/min | Ø32 | 0,8 m/s | 3,6 bar |
| Sekcja 2 | 16 | 36,7 l/min | Ø32 | 0,8 m/s | 3,4 bar |
| Sekcja 3 | 3 | 19,4 l/min | Ø32 | 0,4 m/s | 3,8 bar |
| Sekcja 4 | 8 | 32,9 l/min | Ø32 | 0,7 m/s | 3,6 bar |
| Sekcja 5 | 1 | 2,1 l/min | Ø32 | 0 m/s | 3,8 bar |
| Sekcja 6 | 2 | 4,4 l/min | Ø32 | 0,1 m/s | 3,8 bar |
| Sekcja 7 | 4 | 23,6 l/min | Ø32 | 0,5 m/s | 3,8 bar |
| Sekcja 8 | 1 | 0,9 l/min | Ø32 | 0 m/s | 3,8 bar |
| Sekcja 9 | 10 | 18,1 l/min | Ø32 | 0,4 m/s | 3,8 bar |
Lista zakupów
| Pozycja | Ilość |
|---|---|
| Hunter MP Rotator MP2000 (180°) | 8 szt |
| Hunter MP Rotator MP3000 (180°) | 3 szt |
| Hunter MP Rotator MP2000-360 (360°) | 5 szt |
| Hunter MP Rotator MP2000 (90°) | 3 szt |
| Rain Bird R-VAN RVAN24 (180°) | 4 szt |
| Hunter MP Rotator MP1000-360 (360°) | 1 szt |
| Hunter MP Rotator MP1000 (180°) | 2 szt |
| Rain Bird R-VAN RVAN14 (180°) | 4 szt |
| Hunter MP Rotator MP1000 (90°) | 5 szt |
| Hunter MP Rotator MP2000-210 (270°) | 1 szt |
| Hunter MP Rotator MP1000-210 (270°) | 1 szt |
| Hunter Pro-Spray 8H (180°) | 1 szt |
| Hunter Pro-Spray PRO-6A (180°) | 2 szt |
| Rain Bird 1800 Series 8-VAN (270°) | 4 szt |
| Hunter Pro-Spray 5H (180°) | 1 szt |
| Hunter Pro-Spray PRO-4A (180°) | 8 szt |
| Hunter Pro-Spray PRO-4A (270°) | 2 szt |
| Hunter Pro-Spray 04" PRS40 | 29 szt |
| Rain Bird 1800-04" | 8 szt |
| Hunter Pro-Spray 04" PRS30 | 14 szt |
| Rain Bird 1800-04" SAM-PRS | 4 szt |
| Swing pipe connection Ø16 mm | 55 szt |
| PE pipe 32 mm | 579,7 m |
| Dripline 16 mm (emitter every 0.33 m) | 58,1 m |
| PE pipe 20 mm | 36,9 m |
| Tree drip-ring kit (stakes + connector) | 3 szt |
| Solenoid valve (per zone) | 10 szt |
| Valve box (manifold, up to 4 valves) | 3 szt |
Ceny materiału są orientacyjne (katalog cen w silniku) i nie zawierają robocizny.
Jak powstał ten projekt
Geometrię działki (trawnik, dom, ścieżki, rabaty, kran) narysowaliśmy tak, jak zrobiłby to użytkownik. Całą resztę — rozmieszczenie zraszaczy, dysze, łuki, podział na sekcje, trasy rur, hydraulikę i listę zakupów — policzył silnik IrriForge według zasad z katalogów Hunter i Rain Bird. Liczby na tej stronie generuje skrypt z repozytorium, więc zmiana w silniku albo w katalogu od razu je zmienia.
Wariant „V4 · Uporządkowany układ · zadeklarowane luki” z 3 zaproponowanych przez auto-projektowanie.
