Oferta instalatora — działka 450 m²
Ten sam projekt, ale z perspektywy instalatora: kosztorys z własną marżą, wycena robocizny i raport PDF gotowy do wysłania klientowi.

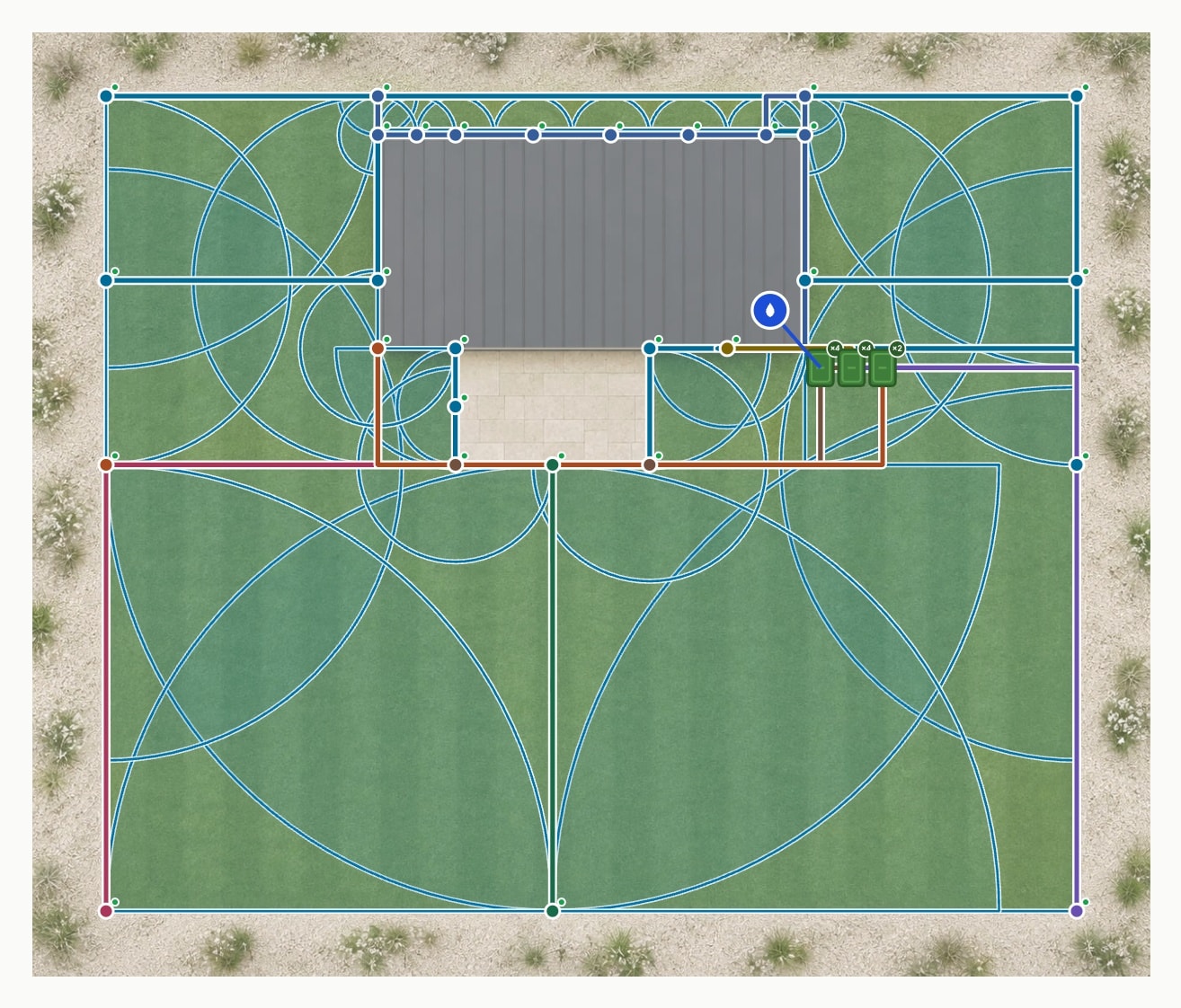

Podkład jest już wczytany i skalibrowany. W edytorze: Widok i warstwy → Podkład obrazu włącza lub wyłącza zdjęcie; Projekt → Podkład pozwala zmienić jego skalę i przezroczystość. Własne zdjęcie lub plan możesz wgrać w tym samym miejscu.
Zobacz dokument, który otrzyma Twój klient.
Przykładowy raport z logo i danymi firmy, planami nawadniania, zestawieniem materiałów i wyceną. Ten sam format co w płatnym eksporcie.
Otwórz przykładowy PDFPrzykład demonstracyjny z fikcyjną firmą i klientem. Raport i wycena dostępne w dostępie 7-dniowym oraz Pro. Podgląd jest bezpłatny.
Wczytuje ten projekt do edytora — możesz go obracać, zmieniać i policzyć po swojemu.
W skrócie
- Powierzchnia podlewana
- 450 m²
- Zraszacze
- 29
- Sekcje
- 10
- Pokrycie
- 99,1%
- Równomierność (CU)
- 76,7%
- Źródło wody
- 4 bar · 40 l/min
- Rury
- 272 m
- Przelew poza trawnik
- 12,3 m²
- Koszt materiału
- 7189 zł
- Szacowana robocizna
- 56,8 h
Kwota zawiera narzut 25% doliczony do cen katalogowych części.
Zasada, którą to pokazuje
Marża jest Twoja i jawna tylko dla Ciebie — kosztorys liczy się od cen katalogowych części, a narzut nakładasz jednym suwakiem na całość.
Czego ten projekt nie pokazuje
W ustawieniach raportu dodasz logo, dane firmy i odbiorcy. Przykładowy PDF zawiera dane fikcyjnej firmy. Ceny materiałów są orientacyjne; wycena nie dolicza automatycznie kosztu robocizny.
Sekcje i hydraulika
| Sekcja | Zraszaczy | Przepływ | Rura | Prędkość | Ciśnienie na zraszaczu |
|---|---|---|---|---|---|
| Sekcja 1 | 9 | 26,7 l/min | Ø25 | 0,9 m/s | 3,6 bar |
| Sekcja 2 | 1 | 6,9 l/min | Ø25 | 0,2 m/s | 4 bar |
| Sekcja 3 | 1 | 30,5 l/min | Ø25 | 1 m/s | 3,9 bar |
| Sekcja 4 | 2 | 21,8 l/min | Ø25 | 0,7 m/s | 3,9 bar |
| Sekcja 5 | 1 | 10,9 l/min | Ø25 | 0,4 m/s | 4 bar |
| Sekcja 6 | 10 | 18,1 l/min | Ø25 | 0,6 m/s | 4 bar |
| Sekcja 7 | 1 | 2,1 l/min | Ø25 | 0,1 m/s | 4 bar |
| Sekcja 8 | 2 | 7 l/min | Ø25 | 0,2 m/s | 4 bar |
| Sekcja 9 | 1 | 0,9 l/min | Ø25 | 0 m/s | 4 bar |
| Sekcja 10 | 1 | 5,9 l/min | Ø25 | 0,2 m/s | 4 bar |
Lista zakupów
| Pozycja | Ilość |
|---|---|
| Hunter MP Rotator MP3000 (180°) | 2 szt |
| Hunter PGP-ADJ PGPADJ-11 (90°) | 1 szt |
| Rain Bird 5000 5000-3.0 (180°) | 2 szt |
| Rain Bird 5000 5000-3.0 (90°) | 1 szt |
| Hunter MP Rotator MP3000 (90°) | 2 szt |
| Hunter MP Rotator MP2000 (180°) | 4 szt |
| Hunter Pro-Spray PRO-4A (180°) | 8 szt |
| Hunter Pro-Spray 8H (180°) | 1 szt |
| Hunter MP Rotator MP1000 (90°) | 2 szt |
| Rain Bird R-VAN RVAN14 (270°) | 2 szt |
| Hunter Pro-Spray PRO-4A (270°) | 2 szt |
| Hunter Pro-Spray 5H (180°) | 1 szt |
| Rain Bird 1800 Series 8-VAN (270°) | 1 szt |
| Hunter Pro-Spray 04" PRS40 | 10 szt |
| Hunter Integrated rotor body | 1 szt |
| Rain Bird Integrated rotor body | 3 szt |
| Hunter Pro-Spray 04" PRS30 | 12 szt |
| Rain Bird 1800-04" | 2 szt |
| Rain Bird 1800-04" SAM-PRS | 1 szt |
| Swing pipe connection Ø16 mm | 29 szt |
| PE pipe 25 mm | 271,7 m |
| Solenoid valve (per zone) | 10 szt |
| Valve box (manifold, up to 4 valves) | 3 szt |
Ceny materiału są orientacyjne (katalog cen w silniku) i nie zawierają robocizny.
Jak powstał ten projekt
Geometrię działki (trawnik, dom, ścieżki, rabaty, kran) narysowaliśmy tak, jak zrobiłby to użytkownik. Całą resztę — rozmieszczenie zraszaczy, dysze, łuki, podział na sekcje, trasy rur, hydraulikę i listę zakupów — policzył silnik IrriForge według zasad z katalogów Hunter i Rain Bird. Liczby na tej stronie generuje skrypt z repozytorium, więc zmiana w silniku albo w katalogu od razu je zmienia.
Wariant „V4 · Uporządkowany układ · zadeklarowane luki” z 3 zaproponowanych przez auto-projektowanie.
