Działka 310 m² — woda z sieci
Gotowy projekt nawadniania typowej działki: rozmieszczenie zraszaczy, podział na sekcje przy 20 l/min z sieci, lista zakupów i koszt materiału.

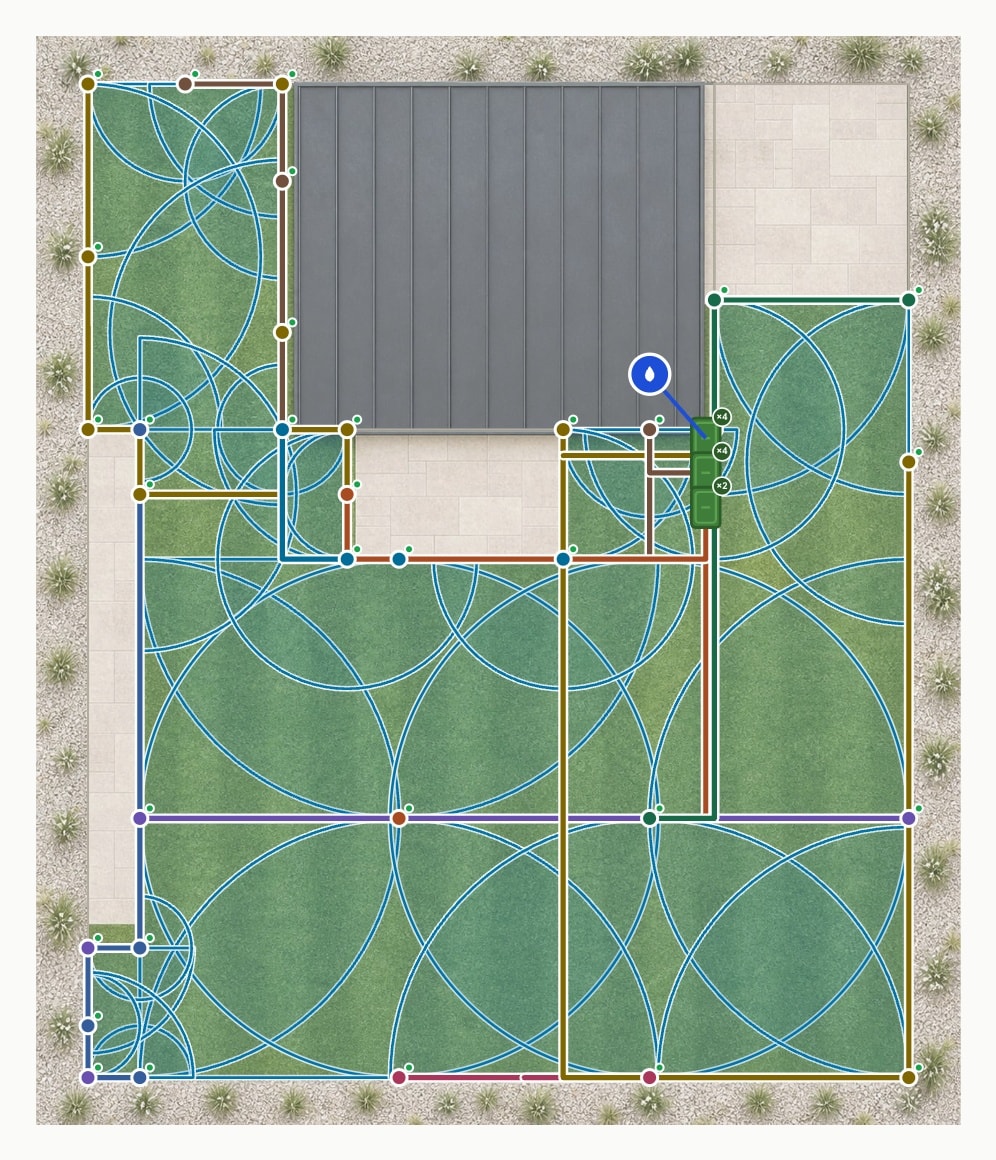

Podkład jest już wczytany i skalibrowany. W edytorze: Widok i warstwy → Podkład obrazu włącza lub wyłącza zdjęcie; Projekt → Podkład pozwala zmienić jego skalę i przezroczystość. Własne zdjęcie lub plan możesz wgrać w tym samym miejscu.
Wczytuje ten projekt do edytora — możesz go obracać, zmieniać i policzyć po swojemu.
W skrócie
- Powierzchnia podlewana
- 305 m²
- Zraszacze
- 33
- Sekcje
- 10
- Pokrycie
- 99,6%
- Równomierność (CU)
- 74%
- Źródło wody
- 3,2 bar · 20 l/min
- Rury
- 278 m
- Przelew poza trawnik
- 9,3 m²
- Koszt materiału
- 5780 zł
- Szacowana robocizna
- 58,9 h
Zasada, którą to pokazuje
Rozstaw head-to-head (R1): strumień każdego zraszacza sięga sąsiedniego zraszacza, nie krawędzi jego strumienia. Zraszacz podlewa najsłabiej na końcu zasięgu, więc sąsiad musi tam dolewać.
Czego ten projekt nie pokazuje
Równomierność (CU) wynosi 74%. Pokrycie nie oznacza równej dawki wody: porównaj obie metryki i sprawdź suche obszary przed montażem.
Sekcje i hydraulika
| Sekcja | Zraszaczy | Przepływ | Rura | Prędkość | Ciśnienie na zraszaczu |
|---|---|---|---|---|---|
| Sekcja 1 | 4 | 16,4 l/min | Ø20 | 0,9 m/s | 3,2 bar |
| Sekcja 2 | 1 | 12 l/min | Ø20 | 0,6 m/s | 3,2 bar |
| Sekcja 3 | 4 | 14,1 l/min | Ø20 | 0,8 m/s | 3,1 bar |
| Sekcja 4 | 3 | 15,8 l/min | Ø20 | 0,8 m/s | 3,1 bar |
| Sekcja 5 | 2 | 11,8 l/min | Ø20 | 0,6 m/s | 3,1 bar |
| Sekcja 6 | 4 | 8,2 l/min | Ø20 | 0,4 m/s | 3,2 bar |
| Sekcja 7 | 10 | 12 l/min | Ø20 | 0,6 m/s | 3 bar |
| Sekcja 8 | 3 | 6,1 l/min | Ø20 | 0,3 m/s | 3,2 bar |
| Sekcja 9 | 1 | 3,3 l/min | Ø20 | 0,2 m/s | 3,2 bar |
| Sekcja 10 | 1 | 0,9 l/min | Ø20 | 0,1 m/s | 3,2 bar |
Lista zakupów
| Pozycja | Ilość |
|---|---|
| Rain Bird R-VAN RVAN24 (180°) | 5 szt |
| Rain Bird R-VAN RVAN24-360 (360°) | 2 szt |
| Hunter Pro-Spray PRO-4A (180°) | 2 szt |
| Hunter MP Rotator MP2000 (90°) | 1 szt |
| Hunter MP Rotator MP1000 (90°) | 5 szt |
| Hunter Pro-Spray 8H (180°) | 3 szt |
| Hunter MP Rotator MP1000 (180°) | 4 szt |
| Hunter Pro-Spray PRO-6A (270°) | 1 szt |
| Rain Bird R-VAN RVAN18 (90°) | 2 szt |
| Hunter Pro-Spray PRO-4A (270°) | 2 szt |
| Hunter Pro-Spray 5H (180°) | 1 szt |
| Rain Bird R-VAN RVAN14 (270°) | 3 szt |
| Rain Bird R-VAN RVAN14 (90°) | 2 szt |
| Rain Bird 1800-04" | 14 szt |
| Hunter Pro-Spray 04" PRS30 | 9 szt |
| Hunter Pro-Spray 04" PRS40 | 10 szt |
| Swing pipe connection Ø16 mm | 33 szt |
| PE pipe 20 mm | 278,2 m |
| Solenoid valve (per zone) | 10 szt |
| Valve box (manifold, up to 4 valves) | 3 szt |
Ceny materiału są orientacyjne (katalog cen w silniku) i nie zawierają robocizny.
Jak powstał ten projekt
Geometrię działki (trawnik, dom, ścieżki, rabaty, kran) narysowaliśmy tak, jak zrobiłby to użytkownik. Całą resztę — rozmieszczenie zraszaczy, dysze, łuki, podział na sekcje, trasy rur, hydraulikę i listę zakupów — policzył silnik IrriForge według zasad z katalogów Hunter i Rain Bird. Liczby na tej stronie generuje skrypt z repozytorium, więc zmiana w silniku albo w katalogu od razu je zmienia.
Wariant „V4 · Uporządkowany układ · zadeklarowane luki” z 2 zaproponowanych przez auto-projektowanie.
